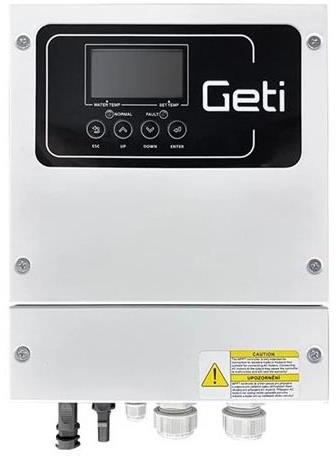

Invertorul solar este deosebit de potrivit pentru utilizarea în sistemele fotovoltaice de încălzire a apei care beneficiază de programe de subvenționare.
Acum este momentul perfect pentru a reduce din cheltuieli și încălzi apa cu energie solară.
Datorită invertorului solar cu comutare automată la rețea și posibilitatea de a seta independent temperatura apei pentru încălzirea fotovoltaică sau c. a. , produsul poate reduce semnificativ costurile de încălzire a apei calde.
Dezvoltat pentru încălzirea apei cu energie fotovoltaică, invertorul permite utilizarea directă a sistemelor de panouri fotovoltaice pentru a alimenta aparate de încălzire cu rezistență, cum ar fi boilere, încălzitoare, covoare de încălzire sau bobine de încălzire.
Invertorul este prevăzut, de asemenea, cu o intrare de curent alternativ care permite conectarea invertorului la tensiunea rețelei și încălzirea apei chiar și atunci când radiația solară este insuficientă pentru încălzire.
Invertorul este prevăzut cu un afișaj clar, un senzor de temperatură cu o lungime de 3 m și o setare independentă a temperaturii pentru încălzirea apei atât de la rețeaua fotovoltaică, cât și de la cea de curent alternativ.
Invertorul este compatibil cu majoritatea boilerelor de pe piață.
Invertorul solar este prevăzut cu un circuit cu relee de comutare care îi conectează ieșirea fie la circuitul invertorului, fie direct la rețeaua de curent alternativ, pentru care este doar de trecere.
Prin urmare, invertorul este susținut doar de rețea (acest proces se numește șuntare).
Deoarece cele două surse de alimentare sunt separate în acest fel, invertorul nu permite transmiterea neautorizată a surplusului de curent în rețea.
Observație: invertorul este adecvat numai pentru sarcini rezistive cu un termostat bimetalic (nu este adecvat pentru termostate controlate electronic!). Ieșirea invertorului (L, N) nu trebuie conectată la rețea sau la împământare! Ieșirea invertorului nu trebuie să fie conectată la un sistem TN-C.
Sistemul este simplu, necesitând doar conectarea unui număr corespunzător de panouri fotovoltaice cu o putere maximă de 4.000 W, cu o tensiune de funcționare de 160~350 V c. c. , o tensiune de rețea de 230 V c. a. și conectarea la o sarcină rezistivă, de exemplu o bobină de încălzire, un boiler electric, un radiator electric sau un sistem de încălzire prin pardoseală, precum și întrerupătoare.
Curentul continuu generat în panouri, care nu poate fi alimentat direct la echipamentul de încălzire, este convertit în invertor în curent alternativ care poate fi utilizat pentru alimentarea echipamentului de încălzire.
Puterea maximă a sistemului este de 4.000 W.
Invertorul are o intrare prioritară de la panourile fotovoltaice, iar dacă această tensiune scade sub 120 V, necesarul pentru încălzirea apei va fi furnizat de la tensiunea rețelei de 230 V c. a.
Parametrii produsului:
Invertor solar pentru încălzirea apei calde folosind o sarcină rezistivă (bobină de încălzire, boiler).
Senzor de temperatură.
Opțiune de setare separată a temperaturii pentru încălzirea apei de la rețeaua fotovoltaică sau cea de curent alternativ.
Comutare automată între rețele (rețea PV/230 V c. a. ).
Moduri de funcționare: doar PV ca sistem tip insulă sau mod automat PV + rețea.
Funcționare silențioasă pentru a asigura răcirea pasivă.
Monitorizare eficientă a puterii maxime de ieșire pe panouri utilizând MPPT.
Eficiență ridicată: >99%.
Invertorul este prevăzut cu un afișaj LED clar care informează utilizatorul cu privire la valorile curente și setate:
Indicarea încălzirii apei de la panourile fotovoltaice.
Indicarea încălzirii apei de țla rețeaua de 230 V c. a.
Temperatura apei (PV, c. a. ) curentă și setată.
Puterea PV, tensiunea PV.
Indicarea funcționării.
Indicarea stării de avarie.
Parametri tehnici:
Tensiune de intrare (V c. c. ): 160 până la 350 V c. c.
Tensiune de intrare (V c. a. ): 230 V c. a.
Tensiune de ieșire (V c. a. ): de la 0 la 260 V c. a.
Putere maximă: 4.000 W.
Curent de intrare de la PV: 20 A max.
Curent de ieșire c. a. : 20 A max.
Tip de sarcină: rezistivă cu termostat bimetalic (nu este adecvată pentru termostate controlate electronic!).
Valoarea sarcinii rezistive nu trebuie să fie mai mică de 13 Ohm.
Funcție MPPT: DA.
Conectarea panourilor fotovoltaice: serie sau serie-paralel.
Intrare prioritară: panouri fotovoltaice.
Intrare de rezervă: rețea 230 V c. a.
Lungimea senzorului de temperatură: 3 m.
Răcire: pasivă.
Protecție la scurtcircuit la intrare.
Protecție împotriva supraîncălzirii.
Conexiune intrare panou fotovoltaic: conectori MC4.
Conexiune intrare 230 V c. a. : regletă cu șurub.
Conexiune de ieșire 230 V c. a. : regletă cu șurub.
